# 더 나은 카메라
이 작업을 한동안 미뤄왔습니다. 카메라를 구현하는 것이 WGPU를 올바르게 사용하는 것과 특별히 관련이 있는 것은 아니지만, 계속 신경이 쓰여서 이제는 해야겠습니다.
lib.rs가 조금 복잡해지고 있으니, 카메라 코드를 넣을 camera.rs 파일을 만듭시다. 가장 먼저 몇 가지 use 구문과 OPENGL_TO_WGPU_MATRIX를 추가하겠습니다.
use cgmath::*;
use winit::event::*;
use winit::dpi::PhysicalPosition;
use instant::Duration;
use std::f32::consts::FRAC_PI_2;
#[rustfmt::skip]
pub const OPENGL_TO_WGPU_MATRIX: cgmath::Matrix4<f32> = cgmath::Matrix4::from_cols(
cgmath::Vector4::new(1.0, 0.0, 0.0, 0.0),
cgmath::Vector4::new(0.0, 1.0, 0.0, 0.0),
cgmath::Vector4::new(0.0, 0.0, 0.5, 0.0),
cgmath::Vector4::new(0.0, 0.0, 0.5, 1.0),
);
const SAFE_FRAC_PI_2: f32 = FRAC_PI_2 - 0.0001;
std::time::Instant는 WASM에서 패닉을 일으키므로, instant 크레이트 (opens new window)를 사용하겠습니다. Cargo.toml에 이 크레이트를 추가해야 합니다:
[dependencies]
# ...
instant = "0.1"
[target.'cfg(target_arch = "wasm32")'.dependencies]
instant = { version = "0.1", features = [ "wasm-bindgen" ] }
# 카메라
다음으로, 새로운 Camera 구조체를 만들어야 합니다. FPS 스타일 카메라를 사용할 것이므로, 위치(position)와 요(yaw, 수평 회전), 피치(pitch, 수직 회전)를 저장할 것입니다. 뷰 행렬(view matrix)을 생성하기 위한 calc_matrix 메서드를 가집니다.
#[derive(Debug)]
pub struct Camera {
pub position: Point3<f32>,
yaw: Rad<f32>,
pitch: Rad<f32>,
}
impl Camera {
pub fn new<
V: Into<Point3<f32>>,
Y: Into<Rad<f32>>,
P: Into<Rad<f32>>,
>(
position: V,
yaw: Y,
pitch: P,
) -> Self {
Self {
position: position.into(),
yaw: yaw.into(),
pitch: pitch.into(),
}
}
pub fn calc_matrix(&self) -> Matrix4<f32> {
let (sin_pitch, cos_pitch) = self.pitch.0.sin_cos();
let (sin_yaw, cos_yaw) = self.yaw.0.sin_cos();
Matrix4::look_to_rh(
self.position,
Vector3::new(
cos_pitch * cos_yaw,
sin_pitch,
cos_pitch * sin_yaw
).normalize(),
Vector3::unit_y(),
)
}
}
# 투영(Projection)
카메라에서 투영(projection)을 분리하기로 했습니다. 투영은 창 크기가 조절될 때만 변경하면 되므로, Projection 구조체를 만듭시다.
pub struct Projection {
aspect: f32,
fovy: Rad<f32>,
znear: f32,
zfar: f32,
}
impl Projection {
pub fn new<F: Into<Rad<f32>>>(
width: u32,
height: u32,
fovy: F,
znear: f32,
zfar: f32,
) -> Self {
Self {
aspect: width as f32 / height as f32,
fovy: fovy.into(),
znear,
zfar,
}
}
pub fn resize(&mut self, width: u32, height: u32) {
self.aspect = width as f32 / height as f32;
}
pub fn calc_matrix(&self) -> Matrix4<f32> {
OPENGL_TO_WGPU_MATRIX * perspective(self.fovy, self.aspect, self.znear, self.zfar)
}
}
한 가지 주목할 점: cgmath는 현재 perspective 함수에서 오른손 좌표계(right-handed) 투영 행렬을 반환합니다. 이는 z축이 화면 밖으로 나오는 방향을 의미합니다. 만약 z축이 화면 안으로 들어가는 방향(즉, 왼손 좌표계 투영 행렬)을 원한다면, 직접 코드를 작성해야 합니다.
오른손 좌표계와 왼손 좌표계의 차이는 여러분의 손으로 구별할 수 있습니다. 엄지손가락을 오른쪽으로 향하게 하세요. 이것이 x축입니다. 집게손가락을 위로 향하게 하세요. 이것이 y축입니다. 가운뎃손가락을 펴세요. 이것이 z축입니다. 오른손에서는 가운뎃손가락이 여러분 쪽을 향할 것입니다. 왼손에서는 반대 방향을 향할 것입니다.
# 카메라 컨트롤러
카메라가 달라졌으므로, 새로운 카메라 컨트롤러가 필요합니다. 다음 코드를 camera.rs에 추가하세요.
#[derive(Debug)]
pub struct CameraController {
amount_left: f32,
amount_right: f32,
amount_forward: f32,
amount_backward: f32,
amount_up: f32,
amount_down: f32,
rotate_horizontal: f32,
rotate_vertical: f32,
scroll: f32,
speed: f32,
sensitivity: f32,
}
impl CameraController {
pub fn new(speed: f32, sensitivity: f32) -> Self {
Self {
amount_left: 0.0,
amount_right: 0.0,
amount_forward: 0.0,
amount_backward: 0.0,
amount_up: 0.0,
amount_down: 0.0,
rotate_horizontal: 0.0,
rotate_vertical: 0.0,
scroll: 0.0,
speed,
sensitivity,
}
}
pub fn process_keyboard(&mut self, key: VirtualKeyCode, state: ElementState) -> bool{
let amount = if state == ElementState::Pressed { 1.0 } else { 0.0 };
match key {
VirtualKeyCode::W | VirtualKeyCode::Up => {
self.amount_forward = amount;
true
}
VirtualKeyCode::S | VirtualKeyCode::Down => {
self.amount_backward = amount;
true
}
VirtualKeyCode::A | VirtualKeyCode::Left => {
self.amount_left = amount;
true
}
VirtualKeyCode::D | VirtualKeyCode::Right => {
self.amount_right = amount;
true
}
VirtualKeyCode::Space => {
self.amount_up = amount;
true
}
VirtualKeyCode::LShift => {
self.amount_down = amount;
true
}
_ => false,
}
}
pub fn process_mouse(&mut self, mouse_dx: f64, mouse_dy: f64) {
self.rotate_horizontal = mouse_dx as f32;
self.rotate_vertical = mouse_dy as f32;
}
pub fn process_scroll(&mut self, delta: &MouseScrollDelta) {
self.scroll = -match delta {
// 한 줄(line)은 대략 100픽셀이라고 가정합니다.
MouseScrollDelta::LineDelta(_, scroll) => scroll * 100.0,
MouseScrollDelta::PixelDelta(PhysicalPosition {
y: scroll,
..
}) => *scroll as f32,
};
}
pub fn update_camera(&mut self, camera: &mut Camera, dt: Duration) {
let dt = dt.as_secs_f32();
// 앞/뒤 및 좌/우 이동
let (yaw_sin, yaw_cos) = camera.yaw.0.sin_cos();
let forward = Vector3::new(yaw_cos, 0.0, yaw_sin).normalize();
let right = Vector3::new(-yaw_sin, 0.0, yaw_cos).normalize();
camera.position += forward * (self.amount_forward - self.amount_backward) * self.speed * dt;
camera.position += right * (self.amount_right - self.amount_left) * self.speed * dt;
// 안/밖으로 이동 (소위 "줌")
// 참고: 이것은 실제 줌이 아닙니다. 줌을 할 때 카메라의 위치가
// 변경됩니다. 초점을 맞추고 싶은 객체에 더 쉽게
// 다가갈 수 있도록 추가했습니다.
let (pitch_sin, pitch_cos) = camera.pitch.0.sin_cos();
let scrollward = Vector3::new(pitch_cos * yaw_cos, pitch_sin, pitch_cos * yaw_sin).normalize();
camera.position += scrollward * self.scroll * self.speed * self.sensitivity * dt;
self.scroll = 0.0;
// 위/아래 이동. 롤(roll)은 사용하지 않으므로,
// y 좌표를 직접 수정할 수 있습니다.
camera.position.y += (self.amount_up - self.amount_down) * self.speed * dt;
// 회전
camera.yaw += Rad(self.rotate_horizontal) * self.sensitivity * dt;
camera.pitch += Rad(-self.rotate_vertical) * self.sensitivity * dt;
// `process_mouse`가 매 프레임 호출되지 않으면 이 값들이
// 0으로 설정되지 않아, 대각선 방향으로 움직일 때
// 카메라가 회전하게 됩니다.
self.rotate_horizontal = 0.0;
self.rotate_vertical = 0.0;
// 카메라의 각도가 너무 높아지거나 낮아지지 않도록 제한합니다.
if camera.pitch < -Rad(SAFE_FRAC_PI_2) {
camera.pitch = -Rad(SAFE_FRAC_PI_2);
} else if camera.pitch > Rad(SAFE_FRAC_PI_2) {
camera.pitch = Rad(SAFE_FRAC_PI_2);
}
}
}
# lib.rs 정리하기
가장 먼저, lib.rs에서 기존의 Camera와 CameraController, 그리고 불필요해진 OPENGL_TO_WGPU_MATRIX를 삭제해야 합니다. 삭제한 후, camera.rs를 가져오세요.
mod model;
mod texture;
mod camera; // NEW!
update_view_proj가 새로운 Camera와 Projection을 사용하도록 업데이트해야 합니다.
impl CameraUniform {
// ...
// UPDATED!
fn update_view_proj(&mut self, camera: &camera::Camera, projection: &camera::Projection) {
self.view_position = camera.position.to_homogeneous().into();
self.view_proj = (projection.calc_matrix() * camera.calc_matrix()).into();
}
}
State 구조체도 Camera와 Projection, CameraController를 사용하도록 변경해야 합니다. 또한 마우스 버튼이 눌렸는지 여부를 저장하기 위해 mouse_pressed 필드를 추가합니다.
pub struct State {
// ...
camera: camera::Camera, // UPDATED!
projection: camera::Projection, // NEW!
camera_controller: camera::CameraController, // UPDATED!
// ...
// NEW!
mouse_pressed: bool,
}
아직 winit::dpi::PhysicalPosition을 임포트하지 않았다면 추가해야 합니다.
new() 함수도 업데이트해야 합니다.
impl State {
async fn new(window: Arc<Window>) -> anyhow::Result<Self> {
// ...
// UPDATED!
let camera = camera::Camera::new((0.0, 5.0, 10.0), cgmath::Deg(-90.0), cgmath::Deg(-20.0));
let projection = camera::Projection::new(config.width, config.height, cgmath::Deg(45.0), 0.1, 100.0);
let camera_controller = camera::CameraController::new(4.0, 0.4);
// ...
camera_uniform.update_view_proj(&camera, &projection); // UPDATED!
// ...
Self {
// ...
camera,
projection, // NEW!
camera_controller,
// ...
mouse_pressed: false, // NEW!
}
}
}
resize 함수에서 projection도 변경해야 합니다.
fn resize(&mut self, width: u32, height: u32) {
// UPDATED!
self.projection.resize(width, height);
// ...
}
input() 함수도 업데이트해야 합니다. 지금까지는 카메라 제어에 WindowEvent를 사용했습니다. 이것도 작동은 하지만 최상의 해결책은 아닙니다. winit 문서 (opens new window)에 따르면, OS는 CursorMoved 이벤트에 대해 커서 가속과 같은 효과를 적용하기 위해 데이터를 변형하는 경우가 많습니다.
이 문제를 해결하기 위해 input() 함수가 WindowEvent 대신 DeviceEvent를 처리하도록 변경할 수 있지만, 키보드 및 버튼 입력은 macOS와 WASM에서 DeviceEvent로 발생하지 않습니다. 대신 input()에서 CursorMoved 확인을 제거하고, run() 함수에서 camera_controller.process_mouse()를 수동으로 호출하도록 하겠습니다.
// UPDATED!
fn input(&mut self, event: &WindowEvent) -> bool {
match event {
WindowEvent::KeyboardInput {
event:
KeyEvent {
physical_key: PhysicalKey::Code(key),
state,
..
},
..
} => self.camera_controller.process_keyboard(*key, *state),
WindowEvent::MouseWheel { delta, .. } => {
self.camera_controller.process_scroll(delta);
true
}
WindowEvent::MouseInput {
button: MouseButton::Left,
state,
..
} => {
self.mouse_pressed = *state == ElementState::Pressed;
true
}
_ => false,
}
}
run() 함수의 변경 사항은 다음과 같습니다.
fn main() {
// ...
event_loop.run(move |event, control_flow| {
match event {
// ...
// NEW!
Event::DeviceEvent {
event: DeviceEvent::MouseMotion{ delta, },
.. // 현재 device_id는 사용하지 않습니다.
} => if state.mouse_pressed {
state.camera_controller.process_mouse(delta.0, delta.1)
}
// UPDATED!
Event::WindowEvent {
ref event,
window_id,
} if window_id == state.window().id() && !state.input(event) => {
match event {
#[cfg(not(target_arch="wasm32"))]
WindowEvent::CloseRequested
| WindowEvent::KeyboardInput {
event:
KeyEvent {
state: ElementState::Pressed,
physical_key: PhysicalKey::Code(KeyCode::Escape),
..
},
..
} => control_flow.exit(),
WindowEvent::Resized(physical_size) => {
state.resize(*physical_size);
}
WindowEvent::ScaleFactorChanged { new_inner_size, .. } => {
state.resize(**new_inner_size);
}
_ => {}
}
}
// ...
}
});
}
update 함수는 약간의 추가 설명이 필요합니다. CameraController의 update_camera 함수에는 dt: Duration 매개변수가 있는데, 이는 델타 타임(delta time) 또는 프레임 간의 시간을 의미합니다. 이는 프레임레이트에 종속되지 않고 카메라 움직임을 부드럽게 만들기 위함입니다. 현재 dt를 계산하고 있지 않으므로, update 함수에 매개변수로 전달하도록 하겠습니다.
fn update(&mut self, dt: instant::Duration) {
// UPDATED!
self.camera_controller.update_camera(&mut self.camera, dt);
self.camera_uniform.update_view_proj(&self.camera, &self.projection);
// ..
}
이왕 하는 김에, 빛의 회전에도 dt를 사용합시다.
self.light_uniform.position =
(cgmath::Quaternion::from_axis_angle((0.0, 1.0, 0.0).into(), cgmath::Deg(60.0 * dt.as_secs_f32()))
* old_position).into(); // UPDATED!
아직 dt를 계산해야 합니다. main 함수에서 계산하도록 합시다.
fn main() {
// ...
let mut state = State::new(&window).await;
let mut last_render_time = instant::Instant::now(); // NEW!
event_loop.run(move |event, control_flow| {
match event {
// ...
// UPDATED!
Event::RedrawRequested(window_id) if window_id == state.window().id() => {
let now = instant::Instant::now();
let dt = now - last_render_time;
last_render_time = now;
state.update(dt);
// ...
}
_ => {}
}
});
}

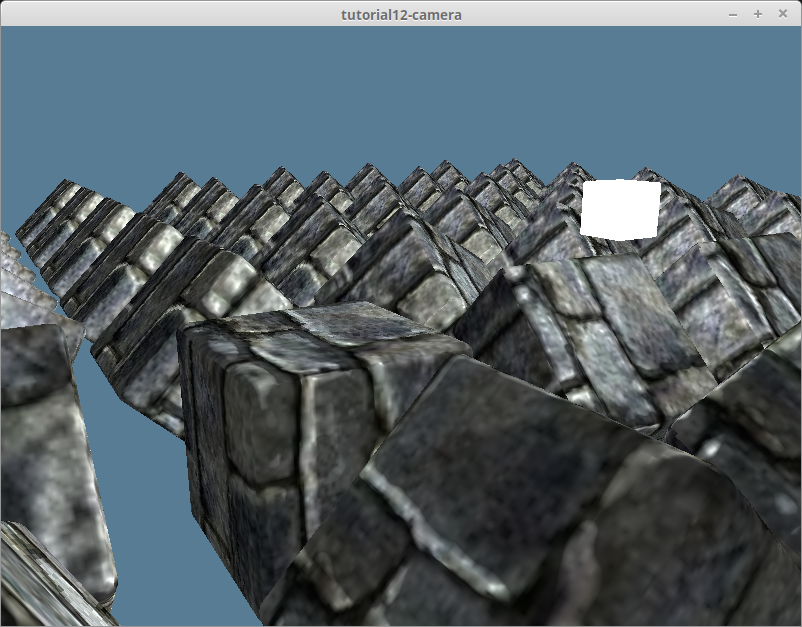

이제 우리는 원하는 곳 어디로든 카메라를 움직일 수 있게 되었습니다.
